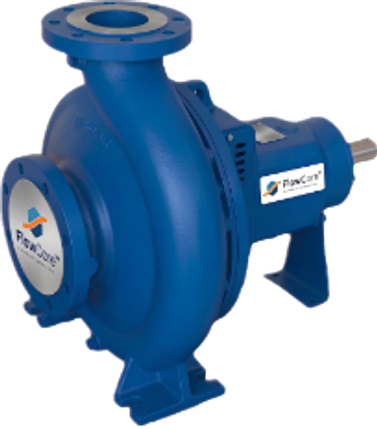

EH Series
High-Efficiency End Suction Pump — ISO 2858
FlowCore EH series are ISO 2858 standard high-efficiency end suction centrifugal pumps with back pull-out design. The hydraulic design delivers high efficiency and low energy consumption, while the standardized dimensions (ISO 2858) make it easy to replace existing pumps from other manufacturers. Suitable for water supply, HVAC, booster sets, irrigation, marine and general industry.
| Product Series | EH Series |
| Applicable Standard | ISO 2858 (End Suction, Back Pull-Out) |
| Capacities (Flow Rate) | 36 ~ 3,400 m³/h |
| Heads | 8 ~ 190 m |
| Discharge Size (DN) | 50 ~ 350 mm |
| Speed | 1,450 / 2,900 rpm (50Hz) · 1,750 / 3,500 rpm (60Hz) |
| Max. Working Pressure | 1.6 MPa (standard) · 2.5 MPa (on request) |
| Max. Temperature | 85 °C (standard) · 105 °C (on request) |
| Conveying Medium | Clean water or liquids similar to clean water |
Applications
- Water supply and drainage
- HVAC and Cooling Tower
- Booster and Pressurization Set
- Marine – Ballasting & Bilge
- Irrigation and agriculture
- Food and chemical industry (with stainless steel material)
- Fire Protection and Fire Fighting
Design & Structure
- ISO 2858 — มาตรฐานสากล end suction ขนาดหน้าแปลนและศูนย์กลางตามมาตรฐาน ISO 2858
- Back Pull-Out — ถอดชุดโรเตอร์ (impeller + shaft + bearing) ออกทางด้านหลังได้ โดยไม่ต้องแกะท่อ
- High Efficiency — ใบพัดออกแบบไฮดรอลิกใหม่ ให้ประสิทธิภาพสูง ประหยัดพลังงาน
- Single-Stage — ปั๊มขั้นเดียว
- Single-Suction — ใบพัดดูดด้านเดียว
- Heavy-Duty Bearing — ชุดแบริ่งรองรับแรงในแนวรัศมีและแนวแกน ทนทานอายุการใช้งานยาวนาน

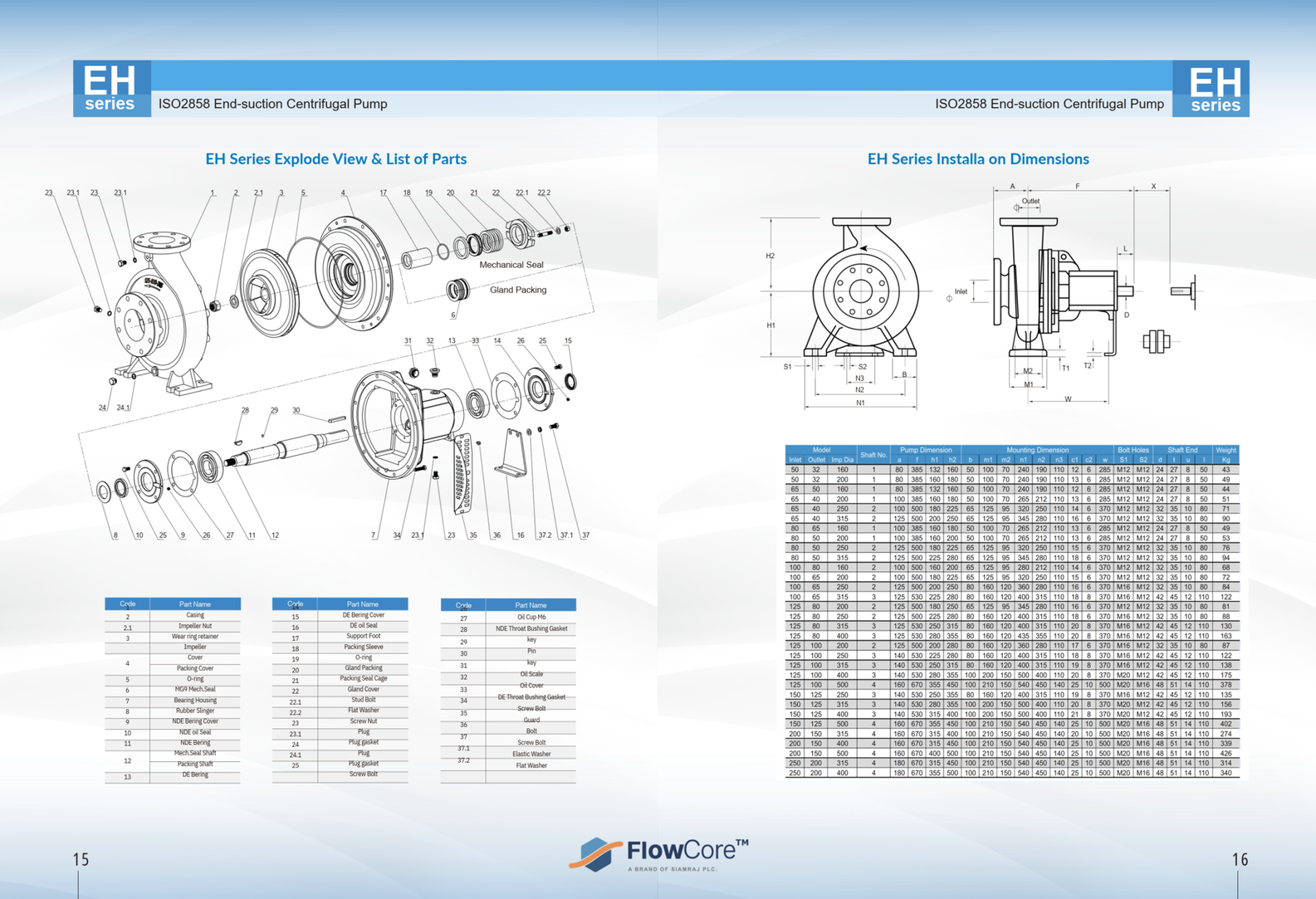

EH Series Exploded View & List of Parts
Overview & Dimensions

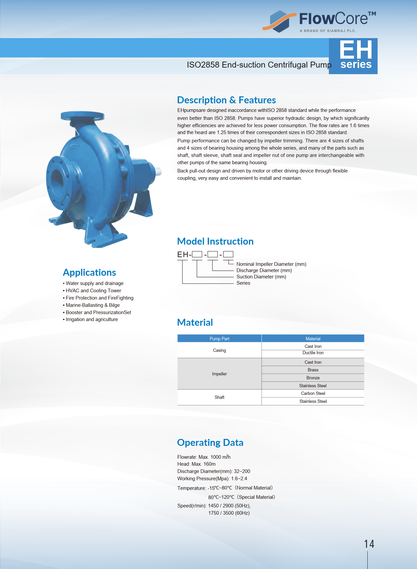

EH Series Overview — ข้อมูลมิติและตารางการติดตั้ง
Material
| Part | Standard Material | Options on Request |
|---|---|---|
| Casing | Cast Iron | Ductile Iron |
| Impeller | Cast Iron / Brass | Bronze / ASTM304 (CF8) / ASTM316 (CF8M) |
| Shaft | ASTM 420 | ASTM304 / ASTM316 / ASTM1045 |
| Shaft Seal | Mechanical Seal | Gland Packing / Cartridge Seal |
Material Code: Casing – Impeller – Shaft · e.g. Cast Iron + Brass + ASTM420
| Code | Material |
|---|---|
| C | Cast Iron |
| Q | Ductile Iron |
| B | Brass |
| B85 | Bronze |
Operating Data
| Parameter | Value |
|---|---|
| Product Series | EH Series |
| Applicable Standard | ISO 2858 (End Suction, Back Pull-Out) |
| Capacities (Flow Rate) | 36 ~ 3,400 m³/h |
| Heads | 8 ~ 190 m |
| Discharge Size (DN) | 50 ~ 350 mm |
| Speed | 1,450 / 2,900 rpm (50Hz) · 1,750 / 3,500 rpm (60Hz) |
| Max. Working Pressure | 1.6 MPa (standard) · 2.5 MPa (on request) |
| Max. Temperature | 85 °C (standard) · 105 °C (on request) |
| Conveying Medium | Clean water or liquids similar to clean water |

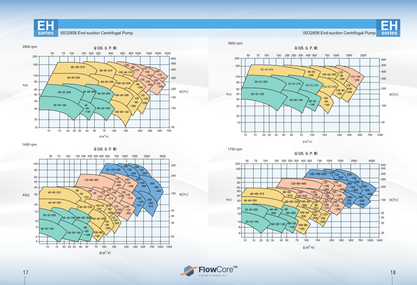

EH Series Performance Curves (50Hz / 60Hz)
Model Instruction
รหัสรุ่น:
ตัวอย่าง: EH80-160-M — EH series, ขนาดท่อจ่าย 80 mm, ใบพัด 160 mm, ซีลแบบ Mechanical
EH - Discharge DN - Impeller Dia - Bearing Frame (G = bigger / default) - Seal (M = Mechanical / P = Packing)ตัวอย่าง: EH80-160-M — EH series, ขนาดท่อจ่าย 80 mm, ใบพัด 160 mm, ซีลแบบ Mechanical
